Все про аккумуляторы APC Back UPS 550

Для защиты потребителей электроэнергии были созданы сетевые фильтры и ИБП – источники бесперебойного питания. Причем последний тип приборов не просто предохраняет электронные устройства от скачков напряжения, но и обеспечивает возможность работы от встроенного аккумулятора на протяжении от нескольких минут (при максимальной нагрузке) до 30-35 минут (при нагрузке 300 Вт). Это время позволит, например, сохранить данные на ПК или дождаться восстановления подачи электроэнергии.

Батарея модели APC Back-UPS ES 550 – это необслуживаемый свинцово-кислотный аккумулятор, электролит внутри густой, в виде геля, это исключает возможность его вытекания за пределы корпуса.

Пользователи отмечают, что батареи APC работают не менее 3-5 лет.

Марка штатного аккумулятора — APCRBC110.

Его характеристики:

  • Производитель – АРС;
  • Напряжение на выходе — 12 В;
  • Емкость – 7,2 ампер-часов;
  • Гарантия — 12 месяцев;
  • Габариты (ВхШхГ): 10,5×15,1×6,5 см;
  • Вес – 2,3 кг.

Проблемы

Основная неисправность, связанная с батареей, – это потеря емкости. Со временем аккумулятор начинает долго заряжаться, а потом совсем перестает функционировать.

Оригинальные аккумуляторы АРС считаются очень надежными и редко выходят из строя без причины. При возникновении проблем установленная программа из комплекта прибора «PowerChute» сообщит о необходимости заменить аккумулятор. Кроме того, будет «моргать» индикатор «Replace Battery».

Но лучше убедиться в том, что батарея действительно вышла из строя.

Сначала нужно вытащить батарею и осмотреть ее визуально. Вздутый корпус – один из признаков того, что аккумулятор следует заменить.

А для того чтобы убедиться на 100 % в исправности аккумулятора, придется воспользоваться мультиметром (электрическим тестером) и измерить напряжение. Если батарея полностью заряжена, то прибор покажет около 12 В.

Читайте так же:  Все про аккумулятор APC Back UPS 700

Затем нужно проверить состояние контактов на самом аккумуляторе, а также клеммы устройства, и, если необходимо, удалить грязь и окисную пленку. Осмотреть провода, нет ли повреждений.

Если ИБП перестал работать, издавая «писк», и если аккумулятор при этом исправен, то следует выполнить следующие действия.

Внимание: если нет опыта проведения подобных работ, лучше отнести прибор в мастерскую.

Для ремонта понадобится:

  • Отвертка крестовая;
  • Паяльник с тонким жалом;
  • Канифоль/паяльная кислота;
  • Оловянный припой;
  • Пинцет.

Порядок действий:

  1. Снять аккумулятор (подробности в следующем разделе);
  2. Выкрутить 4 винта и снять крышку ИБП, аккуратно освободив 2 провода, которые идут к АКБ. На основной плате располагаются 4 цилиндрических конденсатора одинаковой емкости (22 мкФ, 25 В или 16 В). Когда они перестают функционировать, ИБП также не будет работать. Важно: Емкость указывается на боку элемента.
  3. Следует выпаять 4 этих элемента при помощи паяльника и пинцета, используя канифоль или паяльную кислоту для разогрева олова.
Совет: новые радиодетали можно приобрести в специализированных магазинах, на торговых рынках или заказать в интернете.
  • Впаять новые конденсаторы, можно использовать элементы большей емкости, например, 47 мкФ (35 В).
  • Собрать ИБП в обратном порядке.

После этого устройство должно заработать. В крайне редких случаях выходят из строя полевые транзисторы, установленные на той же плате. Их меняют таким же образом, но для диагностики следует выпаивать каждый из них и «прозванивать» тестером.

Это лучше доверить мастерам.

Совет: не следует вынимать вилку ИБП из розетки, для выключения лучше использовать соответствующую кнопку на панели прибора. Дело в том, что даже в выключенном состоянии аккумулятор UPS PRO 550 будет подзаряжаться, а это увеличит срок его службы.

Замена

Оригинальная батарея имеет маркировку APCRBC110.

Читайте так же:  Обзор аккумуляторной батареи APC Back UPS 650

Допускается использовать аналогичные аккумуляторы, но следует учитывать, что срок их службы может оказаться значительно меньше. Некоторые батареи сохраняют работоспособность около 12-14 месяцев.

НазваниеBB Battery HR9-12CSB HR1234WWBR HR 1234WBB Battery BC7-12Ventura GP 12-7.2
Напряжение, В1212121212
Емкость, А·ч99977
Гарантия, мес.1212121212

Как заменить самостоятельно?

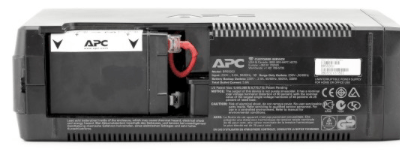

  1. Укладываем ИБП на бок и сдвигаем крышку батарейного отсека, нажимая одновременно на две фиксирующие защелки.
  2. Извлекаем аккумулятор вместе с двумя проводами.
  3. Отсоединяем оба провода. Для этого придется приложить некоторое усилие: удерживая контакты за изолирующие колпачки, нужно слегка покачать их из стороны в сторону.
  4. Распаковать новую батарею.
  5. Присоединить контакты ИБП, учитывая, что красный провод – плюс, а черный – минус, должно быть соответствие маркировке возле контактов аккумулятора (соответственно – «+» и «-»). Поскольку штатные провода устройства короткие, будет не очень удобно подключать их.
  6. Уложить подключенную батарею в отсек.
  7. Закрыть крышку до щелчка.
Новый аккумулятор нужно заряжать 16 часов, как указано в инструкции.

Производитель рекомендует произвести калибровку новой батареи. Это делается следующим способом:

  1. Полная зарядка АКБ. Должен быть подсоединен кабель для подключения ИБП к компьютеру и установлена штатная программа «PowerChute».
  2. Подключить к устройству нагрузку (не меньше 60 % от мощности ИБП).
  3. Вытащить вилку из розетки.
  4. Подождать, пока батарея полностью разрядится, а устройство отключится.
  5. Включить ИБП в сеть.

Возможные проблемы и техника безопасности

Батарея будет исправно служить в температурном диапазоне от 0 до +40 градусов. Нельзя допускать попадания влаги внутрь корпуса ИБП.

Это может быть опасно, даже если аппарат отключен от сети.

Вывод

Компания APC создает хорошие устройства, а использование оригинальных батарей позволит владельцу сохранить уверенность в бесперебойной подаче питания для любой электроники.
