Щиты этажные на 3 квартиры. Область применения, особенности конструкции

Особенности этажных щитов: область применения, виды и особенности конструкции Этажные щиты предназначены для стационарного размещения приборов учета электрической энергии. Применяются для промышленных предприятий, торговых центров, офисных зданий и многоквартирных домов. В зависимости от количества потребителей подбирается соответствующий тип распределительного устройства. Для площадок с тремя точками подключения устанавливается щит этажный на 3 квартиры, также подходит для питания трех магазинов или офисов.

<img style="width: 100%;" src="https://abc-energy.ru/image/catalog/uslugi/she-3.jpg" alt="ABC-Energy" />

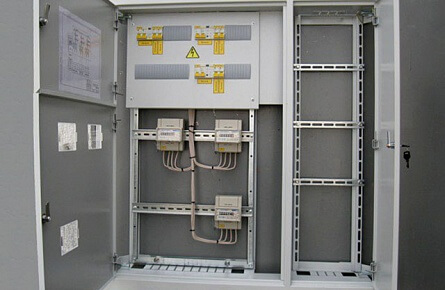

Конструкция щита этажного

Изготавливается в соответствии с действующими стандартами и может применяться как для замены устаревших распредустройств, так и для монтажа новых сетей. С целью реализации нестандартных технологических задач щит этажный может изготавливаться по индивидуальным чертежам.

В основе щит ЩЭ 3 содержит рамную конструкцию из высокопрочной стали, на которую крепятся дверцы и декоративная обналичка. Внутри щита пространство разделено на отсеки, позволяющие монтировать различное оборудование:

  • Электрические счетчики – до трех единиц включительно.
  • Защиту от короткого замыкания, перенапряжения, токов утечки и т.д.
  • Низковольтные цепи и вспомогательные устройства.

На дверцах отсека приборов учета электроэнергии установлены три окошка для съема показаний потребителей. Такое решение позволяет проверять расход мощности на текущий момент без необходимости открытия дверцы и получения доступа к внутреннему оборудованию. Отдельно предусматривается точка ввода и подключения питающих кабелей, провода защитного заземления. Щит на 3 счетчика оснащен штатными креплениями, которые упростят монтаж на стене.

Технические характеристики

Все этажные щиты выпускаются для установки внутри помещения, поэтому степень пыле-влагозащищенности составляет IP31. Монтаж на улице вне помещения не допускается. В зависимости от способа установки выпускаются встраиваемые и навесные щиты – для монтажа в готовую нишу и на поверхность стены.

По климатическому исполнению данная категория оборудования относится к классу УХЛ3. Для защиты от коррозии металлические детали покрыты порошковой краской, что существенно улучшает внешний вид и увеличивает продолжительность эксплуатации.

Читайте так же:  Тепловая автоматика DANFOSS

Преимущества

Применение щитов на 3 счетчика в качестве распределительного устройства обеспечивает следующие преимущества:

  • Подходят для любого вида электросчетчиков – совместимы с однофазными и трехфазными моделями, позволяют устанавливать приборы учета различных производителей со стандартным креплением на DIN рейку или под болтовое соединение;
  • устойчивы к вандализму и хищению электрооборудования – смонтированные устройства надежно защищены от незаконных действий третьих лиц;
  • высокая степень безопасности – металлический корпус обеспечивает достаточный уровень электробезопасности, предотвращая поражение электрическим током;
  • возможность наращивания мощностей и установки новых устройств в ЩЭ 3 – конструкция корпуса предоставляет возможности для монтажа защит или подключения домофона в любое время.
  • наличие замков ограничивает доступ к приборам учета и исключает возможность незаконного подключения и хищения электроэнергии.

Конструкция этажных щитов обеспечивает простоту монтажа распределительного устройства, что снижает расходы на монтаж и проектирование. В эксплуатации ЩЭ 3 обеспечивает работу электрической сети в течении 25 лет и более. На все виды оборудования наша компания предоставляет гарантию.

Почему ABC-Energy

Наша компания занимается производством, сборкой и монтажом щитов этажных ЩЭ на 2-8 квартир. При производстве щитов этажных учитываются требования ГОСТ 32395-2020, корпуса щитов окрашиваются в порошково-полимерные покрытия, соответствующие ГОСТ 9.410. Так же мы изготавливаем щиты по индивидуальные требования заказчика. Более 70% заказов выполняются досрочно. Дополнительные преимущества сотрудничества с нами:

  • Высокопроизводительное оборудование 70% заказов выполняются досрочно;
  • опытные специалисты;
  • высокое качество по доступной цене;
  • взаимовыгодные условия сотрудничества с партнёрами.

Рассчитать стоимость заказа и доставки вы можете на сайте: https://rostov.abc-energy.ru. В нашем каталоге представлен широкий ассортимент оборудования электротехнического назначения.
